Laporan Membangun Jaringan VoIP

1. Skenario :

          Penggunaan VoIP yang saya buat akan diimplementasikan pada sebuah hotel. Jadi pada setiap kamar hotel tersedia 1 buah client. Fungsi dari client ini untuk berkomunikasi dengan penyedia layanan pada hotel tersebut. Tidak hanya berkomunikasi dengan penyedia layanan di hotel tersebut, tetapi juga setiap kamar bisa berkomunikasi satu sama lain. Untuk nomor extensions nya disesuaikan dengan nomor kamar.

          Tetapi, pada laporan ini akan dijelaskan bagaimana menyambungkan 3 server VoIP yang masing-masing client nya dapat terhubung meski berbeda server. Pada prakteknya saya menggunakan OS Elastix yang diinstall pada aplikasi simulator VirtualBox. OS Elastix ini digunakan sebagai server pada jaringan VoIP. Sedangkan untuk client nya saya menggunakan aplikasi softphone Zoiper, maupun versi PC atau android.

2. Topologi :

3. Spesifikasi

a). IP Phone

b). Smartphone          : - RAM 512 MB, ROM 4 GB

                                     - OS Android 4.4 (Kitkat)

                                     - Processor Snapdragon Dual Core 1.2 GHz

c). Lapop                   : - RAM 2 GB

                                     - Processor Intel(R) Celeron(R) CPU N2940 @ 1.83 GHz

                                     - Harddisk 500 GB

                                     - OS Windows 8.1

4. Langkah-langkah Membangun Jaringan VoIP

A). Langkah Membangun Server Dan Pengalokasian Extensions

1. Langkah pertama install OS Elastix di VirtualBox. Jangan lupa setiap server dan client terhubung ke jaringan yang sama.

2. Setelah langkah instalasi selesai, masukan Username sebagai root dan password diisi sesuai dengan pada saat langkah instalasi. Lalu akan muncul sebuah IP.

3. Lalu masukan IP tersebut pada browser di Windows. Setelah itu akan muncul seperti gambar dibawah ini. Pilih menu “ADVANCED” untuk masuk ke server.

4. Setalah itu pilih menu “Proceed to 192.168.43.153 (unsafed)”.

5. Langkah selanjutnya login menggunakan akun pada OS Elastix tadi. Tetapi form Username diisi dengan “Admin”.

6. Setelah login, pilih menu Search dan cari menu “Asterisk File Editor”.

7. Lalu cari file “sip.conf” dan buka di new tab.

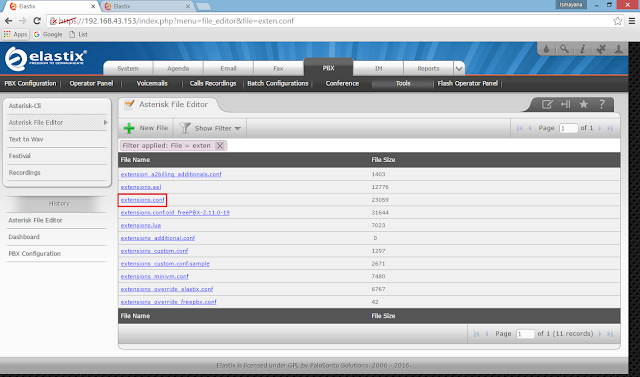

8. Cari juga file “extensions.conf” dan buka di new tab.

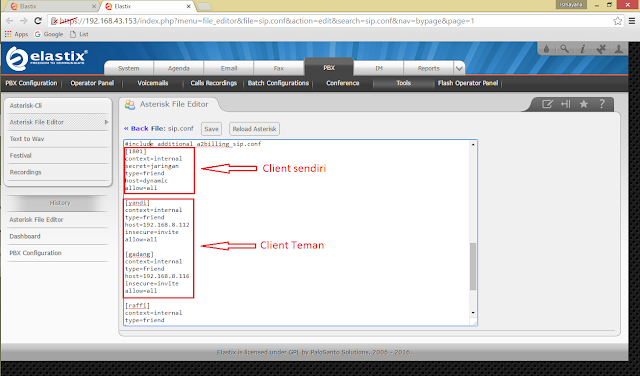

9. Lalu masuk ke tab file “sip.conf” terlebih dahulu. Daftarkan akun untuk client yang akan digunakan di softphone seperti gambar dibawah ini. Pada kotak pertama pada gambar dibawah ini, digunakan untuk client sendiri dan pada kotak kedua untuk akun client teman. Jika sudah selesai klik “Reload Asterisk” lalu “Save”.

10. Setelah itu masuk ke tab file “extensions.conf” dan atur seperti gambar dibawah ini. Pengaturan ini berguna untuk menyatukan 3 server supaya saling tehubung. Pada pengaturan untuk client teman, jangan lupa masukan kode area. Contohnya seperti gambar dibawah ini “036XXXX”, 036 adalah kode area salah satu teman saya. Jadi pada saat akan menelpon, gunakan kode area tersebut ditambahkan nomor extensions yang dibuat dari server masing-masing. Bila sudah di setting, jangan lupa klik “Reload Asterisk” lalu “Save”.

B). Langkah Konfigurasi Client

1. Konfigurasi Laptop

a). Dalam konfigurasi client di laptop, saya menggunakan aplikasi Zoiper. Langkah pertama buka aplikasi tersebut.

b). Lalu masuk ke menu Settings, dan pilih “Create a new account”.

c). Setelah itu akan masuk ke Account Type, pilih “SIP”.

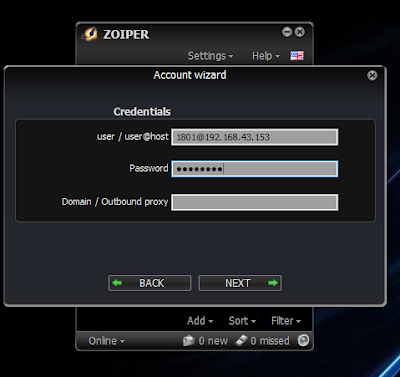

d). Lalu masukan nomor extension yang telah diatur pada server, caranya “nomor_extension@ip_address_server”. Contohnya seperti gambar dibawah ini. Dan jangan lupa masukan password nya juga.

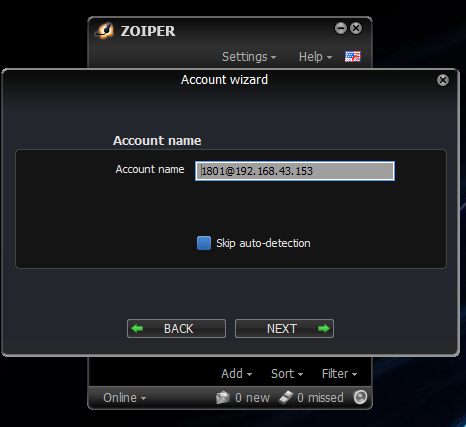

e). Setelah itu akan muncul seperti gambar dibawah ini. Next saja.

f). Bila berhasil akan muncul gambar seperti dibawah ini. Lalu Close saja.

2. Konfigurasi Smartphone

            Pada konfigurasi smartphone ini, saya menggunakan aplikasi Zoiper juga. Dan jangan lupa juga setiap server dan client harus terhubung ke jaringan yang sama.

a). Langkah pertama buka aplikasi Zoiper.

b). Lalu masuk ke menu Config.

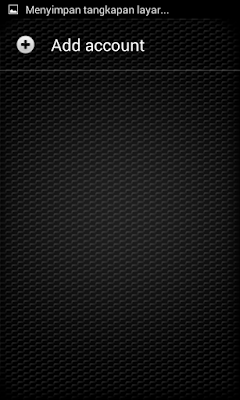

c). Klik “Add Account”.

d). Lalu akan muncul seperti gambar dibawah ini. Klik “Yes”.

e). Setelah itu pilih “Manual Configuration”.

f). Lalu pilih Account Type, plih “SIP”.

g). Setelah itu akan muncul seperti gambar dibawah ini. Lalu setting sesuai apa yang di setting pada server. Contohnya seperti gambar dibawah ini. Bila sudah lalu save.

h). Bila berhasil akan muncul tanda ceklis hijau seperti gambar dibawah ini.

B). Langkah Uji

            Client Laptop akan mencoba menelpon kepada client Smartphone.



Laporan Membangun Jaringan LAN

Skenario

Jaringan Komputer ini akan diimplementasikan pada sebuah kelas. Jadi, pada kelas tersebut terdapat beberapa komputer yang dapat digunakan oleh setiap murid dan guru untuk melakukan kegiatan belajar mengajar (KBM). Jumlah PC akan disesuaikan dengan jumlah murid yang ada, ditambah 1 PC untuk guru.

Topologi & Denah

Spesifikasi Perangkat

PC (Server)      : - Processor 4 GHz

                          - RAM 8 GB

                          - Harddisk 500 GB

                          - OS Linux

PC (Client)       : - Processor 2 GHz

                           - RAM 4 GB

                           - Harddisk 320 GB

                           - OS Sesusai kebutuhan

Switch              : - Interface 24 10/100 Mbps RH-45 Port

                           - Standar Protokol IEE 802.3, IEE 802.3u

Modem           : - Interface 2, 10/100 Mbps RJ-45 LAN Port

                          - Standar IEE 802.3, 802.3u

                          - Security (NAT Firewall)

IP Addres PC

Komputer	IP Address	Gateway	Subnet Mask	DNS
Server	192.168.43.1	192.168.43.1	255.255.255.240	192.168.43.1
Client 1	192.168.43.2	192.168.43.1	255.255.255.240	192.168.43.1
Client 2	192.168.43.3	192.168.43.1	255.255.255.240	192.168.43.1
Client 3	192.168.43.4	192.168.43.1	255.255.255.240	192.168.43.1
Client 4	192.168.43.5	192.168.43.1	255.255.255.240	192.168.43.1
Client 5	192.168.43.6	192.168.43.1	255.255.255.240	192.168.43.1
Client 6	192.168.43.7	192.168.43.1	255.255.255.240	192.168.43.1
Client 7	192.168.43.8	192.168.43.1	255.255.255.240	192.168.43.1
Client 8	192.168.43.9	192.168.43.1	255.255.255.240	192.168.43.1
Client 9	192.168.43.10	192.168.43.1	255.255.255.240	192.168.43.1
Client 10	192.168.43.11	192.168.43.1	255.255.255.240	192.168.43.1

Layanan Internet

- Browsing

- E-mail

Spesifikasi Koneksi Internet

Nama/Alamat ISP                               : PT. Telekomunikasi Indonesia

Bandwidth                                          : 5 Mbps

Policy Layanan/Traffic                       : FUP (Fair Usage Policy).

Hasil Praktikum

Dalam praktek ini, saya menggunakan Software simulator Cisco Packet Tracer.

 a)      Langkah pertama yang harus dilakukan adalah konfigurasi IP Address Server terlebih dahulu.

b)  Langkah selanjutnya konfigurasi juga IP Address client.  Lakukan langkah ini pada setiap client

c)  Lalu konfigurasi DHCP pada server. Gateway dan DNS diisi dengan IP Address Server. Langkah ini berguna untuk pengalamatan IP Address pada client.

 d). Setelah itu konfigurasi DNS pada server. Masukan nama Domain dan Address. Form Address diisi dengan IP Address server.

e).   Lalu konfigurasi menu E-mail pada sever. Langkah ini berguna untuk mendaftarkan akun E-mail yang akan digunakan oleh client supaya setiap client bisa melakukan komunikasi lewat E-mail.

f)  Setelah itu uji koneksi dengan melakkukan Ping pada setiap komputer yang saling terhubung.

g)   Langkah selanjutnya adalah melakukan konfigurasi akun E-mail di client. User Name dan Password diisi sesuai dengan yang telah diatur pada server. Lakukan langkah ini pada setiap client.

h)  Lalu lakukan uji coba mengirim suatu pesan kepada komputer yang terhubung.

i). Lalu lihat ke komputer yang telah dikirimkan pesan. Bila berhasil tampilannya akan seperti gambar dibawah ini.

j)  Supaya client dapat melakukan browsing, konfigurasi terlebih dahulu menu HTTP pada server.

k)  Lalu uji coba web tersebut dengan membuka menu Web Browser pada client dan masukan link domain server. Bila berhasil tampilannya akan seperti gambar dibawah ini.
